Peralatan dan Bahan yang Terkait dengan Kabel Fiber Optik

A. Optical Connector

Optical Connector atau biasa disebut dengan istilah konektor adalah ujung dari fiber optik, terdapat beragam jenis tergantung dengan tipe perangkat yang terhubung. Gambar 5.4 di bawah adalah contoh dari salah satu jenis konektor.

B. Pigtail

Pigtail adalah sepotong kabel FO yang hanya memiliki satu buah konektor di ujungnya. Pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor. Biasanya kabel pigtail diinstalasi di OTB (Optical Distribution Box) dan disambung atau splicing dengan tarikan kabel optik yang gelondongan (Loose tube cable/Tight buffered cable). Gambar berikut adalah contoh bentuk dari kabel pigtail.

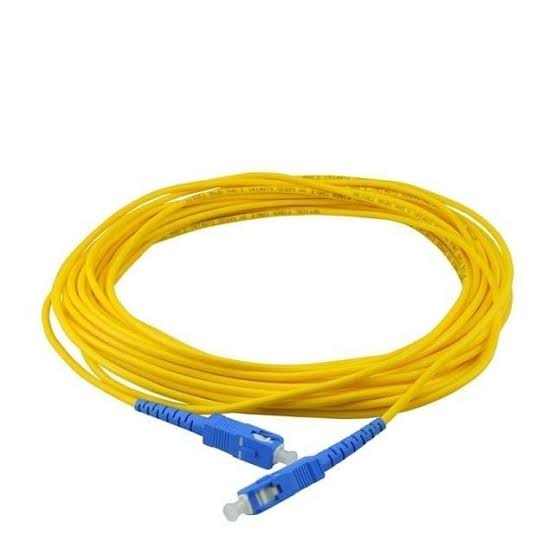

C. Patch Cord

Berbeda dengan kabel pigtail yang hanya memiliki konektor di salah satu ujung kabelnya, patch cord adalah kabel fiber optik yang dilengkapi konektor pada kedua ujung kabelnya. Patch cord digunakan untuk menghubungkan device atau dikenal juga dengan optic jumper. Gambar berikut adalah contoh bentuk dari kabel patch cord.



D. SFP (Small-Form Plugable)

SFP merupakan hot-pluggable tranceiver yaitu device yang mengirimkan/dan menerima sinyal informasi dengan media fiber optik. SFP merupakan perangkat yang murah dan berfungsi menghubungkan berbagai tipe kabel fiber optik. Alat ini adalah alat yang bersifat hot-plugable yang berarti akan secara terdeteksi otomatis (auto-detect) saat dipasang pada perangkat. Berikut ini adalah contoh dari SFP.

E. Wall-Mount

Wall-mount adalah terminasi fiber optik yang menempel di dinding. Berikut adalah contoh dari wall-mount fiber optik.
F. Optical Termination Box (OTB)

Optical Termination Box (OTB) atau Optical Distribution Frame adalah terminasi fiber optik yang ada pada rak atau box. Berikut ini adalah contoh gambar OTB fiber optik.

G. Joint Closure

Joint Closure adalah titik sambung dari fiber optik yang umumnya di-instal di outdoor. Gambar berikut adalah contoh bentuk dari joint-closure fiber optik:

H. Optical Distribution Cabinet (ODC)

ODC adalah suatu ruang yang berbentuk kotak atau kubah (dome) yang berfungsi sebagai tempat instalasi sambungan jaringan optik single mode. Di dalam kotak ODC tersebut terdapat connector, splicing, ataupun splitter. Pada ODC juga dilengkapi dengan ruang manajemen fiber dengan kapasitas tertentu pada jaringan akses optik pasif untuk hubungan telekomunikasi. Gambar berikut adalah contoh bentuk dari Optical Distribution Cabinet.



I. Fusion Splicer

Fusion splicer atau biasa disingkat splicer adalah alat yang berfungsi untuk menyambung core dari kabel fiber optik. Prinsip kerja dari alat ini adalah memanfaatkan panas untuk meleburkan kedua ujung kabel optik yang disambung secara bersamaan dengan waktu yg sangat singkat. Gambar berikut adalah contoh bentuk dari fusion splicer.
